電力・電圧・電流の計算方法と基礎知識｜基本式と単位を解説

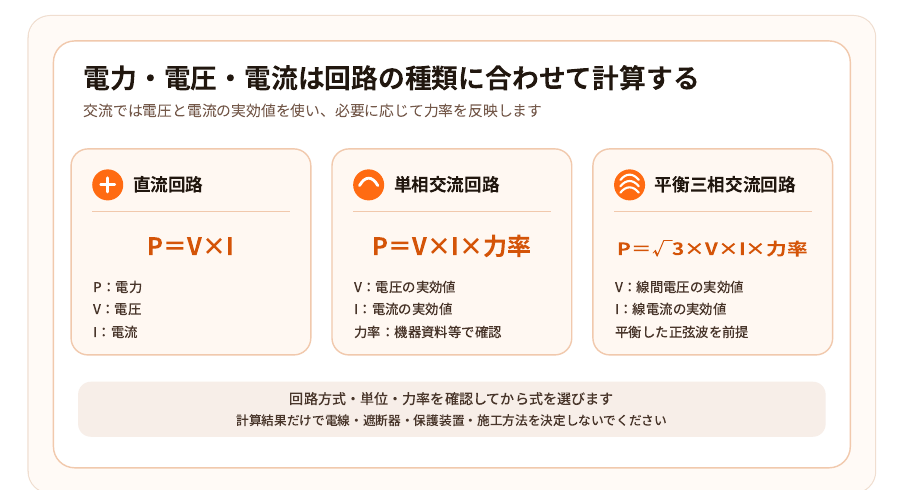

電力・電圧・電流は回路方式に合う基本式を使えば計算できる

電力・電圧・電流の計算で最初に確認したいのは、直流・単相交流・平衡三相交流のどれに当てはまるかです。同じ電圧・電流でも、交流では力率や回路条件によって有効電力が変わるため、回路方式を取り違えると計算結果も変わります。

直流はP＝V×Iを基本に電力・電圧・電流を相互に求められる

直流回路では力率や√3を使いません。既知の2量から残り1量を求めるときは、後述する直流の基本式・逆算式を使います。

単相交流は力率を含めてP＝V×I×力率で計算する

正弦波を前提とする単相交流では、電圧と電流の実効値に加えて力率を確認します。電圧・電流がひずみ波形の場合は、基本波の位相差だけでは有効電力を正確に表せないため、機器資料や適切な測定器で有効電力・皮相電力・力率を確認してください。

平衡三相交流はP＝√3×V×I×力率で計算する

平衡した正弦波の三相交流では、線間電圧と線電流を使います。不平衡負荷やひずみ波形、測定点・結線条件が異なる場合は、代表式だけで判断せず、回路図や機器資料を確認してください。

電力・電圧・電流の意味と単位を確認する

計算式を使う前に、P・V・Iが何を表すかと単位を確認しておくと、式や入力値を取り違えにくくなります。特に交流では、有効電力・皮相電力・無効電力を区別して読むことが重要です。

電力は電気が単位時間あたりにする仕事を表し、W・kWで示す

電力は、電気が単位時間あたりに行う仕事の割合を表す量で、主な単位はW（ワット）です。設備容量や機器仕様ではkW（キロワット）が使われることも多く、交流で実際に消費される有効電力を表すときもWまたはkWを使います。

電圧は電流を流そうとする電位差を表し、V・kVで示す

電圧は2点間の電位差を表す量で、主な単位はV（ボルト）です。高い電圧を扱う設備ではkVで表す場合もあります。三相交流の代表式を使うときは、相電圧ではなく線間電圧を用いる条件かどうかを確認してください。

電流は電荷の流れを表し、A・mAで示す

電流は導体の断面を単位時間あたりに通過する電荷の流れを表し、主な単位はA（アンペア）です。小さな電流はmA（ミリアンペア）で表すこともあります。計算式へ代入する前に単位をそろえると、桁の間違いを防ぎやすくなります。

交流では有効電力W・皮相電力VA・無効電力varを区別する

正弦波交流では、電力を有効電力・皮相電力・無効電力の3つに分けて考えます。それぞれ意味と単位が異なるため、交流の電力を扱う際は区別して理解することが重要です。

WとVAは常に同じ値になるわけではありません。力率が1でない負荷では、有効電力P［W］は皮相電力S［VA］より小さくなるため、交流設備の容量や消費電力を確認するときは、どの電力を示しているのかを確認する必要があります。

電力・電圧・電流の基本式と逆算式を一覧で確認する

求めたい量が電力・電圧・電流のどれかによって、基本式を変形して使います。交流では力率が分母に入るため、力率を未確認のまま逆算しないことが重要です。

直流の基本式とP・V・Iの逆算式

直流ではP＝V×Iを基準に、求めたい値に合わせてV＝P÷I、I＝P÷Vへ変形します。既知の2量が分かれば、残り1量を求められる関係です。

単相交流の基本式とP・V・Iの逆算式

単相交流では、P＝V×I×力率が基本式です。力率が不明な場合は、機器仕様や測定値を確認したうえで計算します。

平衡三相交流の基本式とP・V・Iの逆算式

平衡三相交流ではP＝√3×V×I×力率を基準にします。線間電圧と線電流を使う前提を崩さないようにしてください。

W・kW・A・mAなどの単位を換算してから計算する

計算式が正しくても、入力する単位がそろっていなければ結果は大きくずれます。そこで、計算前に接頭語を確認し、同じ桁へそろえてから代入することが重要です。

WとkWは1kW＝1,000Wで換算する

k（キロ）は10の3乗を表します。Wの式へ代入する場合は、kWのまま混在させずWへそろえてください。

AとmAは1A＝1,000mAで換算する

m（ミリ）は10のマイナス3乗を表す接頭語です。mAを使う場合も、式へ代入する前にAへそろえると確認しやすくなります。

計算前に単位をそろえると桁の間違いを防ぎやすい

電力だけkW、電流だけmAのまま代入すると、計算式自体が正しくても桁を誤りやすくなります。入力値の横に単位を書き、換算後の値を残してから式へ代入すると確認しやすくなります。

回路方式別に電力・電圧・電流を計算する方法

実務では、式を覚えるだけでなく、回路方式・値の定義・単位・力率を順番に確認することが重要です。確認漏れを減らすため、次の順序で条件を整理します。

• 回路方式を確認する：直流、単相交流、三相交流を区別する
• 値の定義を確認する：入力・出力、定格・実測、線間・相の違いを整理する
• 単位をそろえる：kWをW、mAをAなど必要な単位へ換算する
• 力率と効率を確認する：銘板やメーカー資料を優先し、推測で決めない
• 方式に合う式へ代入する：式、入力値、単位を記録する
• 結果を照合する：銘板、設計条件、測定値と大きく離れていないか確認する
• 設計条件を確認する：電線、遮断器、保護装置、施工方法は別途照合する

直流回路で電力・電圧・電流を計算する

直流回路では、既知の2量を確認し、P＝V×Iまたは逆算式へ代入します。交流で用いる力率や√3は不要です。計算後は、機器の定格値や設計条件との照合まで行いましょう。

単相交流で力率を考慮して計算する

単相交流では電圧と電流の実効値を使い、力率を含む式で有効電力を計算します。電流や電圧を逆算する場合も、力率を分母へ含めるのがポイントです。効率と力率は別の値なので混同しないでください。

平衡三相交流で√3と力率を考慮して計算する

平衡三相交流では線間電圧・線電流・力率を確認し、平衡三相の式を用います。不平衡負荷、高調波を多く含む負荷、測定点や結線条件が異なる場合は、この代表式だけで判断せず、回路条件の個別確認が必要です。

電力・電圧・電流の計算例

ここでは、具体的な数値例を使い、直流・単相交流・平衡三相交流と逆算の計算方法を確認します。

直流1,500W・100Vから電流を求める計算例

直流で電力1,500W、電圧100Vの場合、I＝P÷V＝1,500÷100＝15Aです。回路方式が直流であるため、力率は使用しません。

単相交流1,600W・200V・力率0.8から電流を求める計算例

I＝P÷（V×力率）＝1,600÷（200×0.8）＝10Aです。力率を1として計算すると8Aになり、実際の条件とずれるため、力率を含める必要があります。

平衡三相交流5,500W・200V・力率0.8から電流を求める計算例

I＝P÷（√3×V×力率）＝5,500÷（√3×200×0.8）≒19.85Aです。この結果は、線間電圧200Vの平衡三相を前提にしたものです。

電力と電流から必要な電圧を逆算する計算例

直流で電力1,200W、電流10Aの場合、V＝P÷I＝1,200÷10＝120Vです。単相交流や三相交流で同様に逆算するときは、それぞれ力率や√3を含む式を使います。

電力・電圧・電流を計算するときの注意点

計算結果が銘板値や別資料と合わない場合は、計算式だけでなく、回路方式、入力値の定義、単位、力率、測定条件を順番に見直します。

交流では力率を確認し、WとVAを同じものとして扱わない

交流では、皮相電力S＝V×I［VA］と有効電力P［W］は力率によって異なります。力率が1でない機器について、VAをそのままWとして扱わないようにしてください。

三相の簡略式は平衡三相を前提として使う

P＝√3×V×I×力率は、線間電圧と線電流を使う平衡三相の代表式です。相電圧と線間電圧、相電流と線電流を取り違えないようにし、不平衡回路では個別条件の確認が欠かせません。

機器の入力電力・出力・効率を混同しない

モーターや変換機器では、入力電力と機械出力などの出力値が同じとは限りません。効率が関係する場合は、どの値が入力側・出力側なのかを銘板や仕様書で確認してください。

計算結果だけで設備や配線の安全性を判断しない

電力・電圧・電流の基本計算だけでは、安全性を判断するには不十分です。実際の設計では、次の条件も確認する必要があります。

• 電線サイズ・許容電流
• 電圧降下
• 遮断器・保護装置
• 短絡条件・施工方法

計算結果は安全性を確定するものではなく、設計条件を確認するための一要素として扱いましょう。

実際の工事は機器仕様・法令・技術基準を確認し、必要な資格を持つ人が行う

実際の設備設計・施工では、最新の法令、技術基準、メーカー資料、所属組織の設計基準を確認してください。資格が必要な電気工事は、工事内容に応じた資格を持つ人が行い、必要に応じて設備の保安や設計を担当する専門家へ確認します。

電力・電圧・電流計算ツールを使って数値計算を効率化する

式の意味や前提を理解した後は、計算ツールを使うと式選択・単位換算・再計算の手間を減らせます。記事で条件を整理したら、実際の数値計算は電力・電圧・電流計算ツールを使うとスムーズです。

回路方式と求める値を選んで必要な数値を入力する

ツールでは、直流・単相交流・平衡三相交流から回路方式を選び、求める量と既知の値、必要に応じて力率を入力します。入力条件を先に整理しておけば、誤った式を選びにくくなります。

計算結果だけでなく使用式・単位換算・条件も確認する

数値だけを見るのではなく、どの一般式を使ったか、どの値を代入したか、単位換算がどう行われたかも確認してください。こうした情報を残しておくと、結果を後から見直す際にも役立ちます。

計算結果を機器仕様や実務条件と照合して最終確認する

ツールの結果は基本式に基づく参考値です。機器の銘板、メーカー資料、測定値、電線・保護装置の条件などと照合したうえで、実務上の最終判断は有資格者・担当者が行ってください。

電力・電圧・電流の計算でよくある質問

電力・電圧・電流の計算では、回路方式や力率などの条件によって考え方が変わります。ここでは、基本式の覚え方や電圧による電流の違い、力率、三相交流の√3について解説します。

電力・電圧・電流の関係を最も簡単に覚える方法は？

直流ではP＝V×Iを基準に覚えると整理しやすくなります。電圧を求めるときはV＝P÷I、電流を求めるときはI＝P÷Vと変形します。交流では、これに力率や√3などの回路条件を加えて考えるのが基本です。

100Vと200Vでは同じ電力でも流れる電流は変わる？

同じ電力でほかの条件が同じなら、電圧が高いほど必要な電流は小さくなります。直流または力率1の単相交流で1,000Wなら、100Vでは10A、200Vでは5Aとなります。交流負荷では、あわせて力率も確認してください。

力率が分からないときは1として計算してよい？

抵抗性負荷などで力率1と確認できる場合を除き、推測で1と置くのは避けます。機器の銘板・仕様書・メーカー資料や測定値を確認し、確認できない場合は仮定値であることを明示して参考計算として扱います。

三相交流ではなぜ√3を掛ける？

平衡三相では、三つの相の電圧・電流の位相関係から、線間電圧と線電流で三相全体の電力を表すと√3が係数として現れます。実務では、線間電圧・線電流を使う平衡三相の式であることをセットで確認してください。

まとめ｜基本式と単位を確認し、回路方式に合った方法で計算しよう

電力・電圧・電流の計算では、まず直流・単相交流・平衡三相交流のどれかを確認し、単位をそろえてから方式に合う式を使います。直流はP＝V×I、単相交流はP＝V×I×力率、平衡三相交流はP＝√3×V×I×力率が基本です。計算後は、力率、入力・出力の定義、線間・相の違い、機器仕様や測定値と照合してください。実際の数値計算は計算ツールを活用し、設備や施工の安全性は法令・技術基準・メーカー資料などを踏まえて最終確認しましょう。

ご利用にあたって

本記事の計算式と計算例は、電力・電圧・電流の基本的な関係を確認するための参考情報です。個別設備の安全性、法令適合性、設計・施工条件を保証するものではありません。実際の設計や施工では、電気方式、負荷特性、使用環境、電線、保護装置、接続方法などを確認し、最新の法令、技術基準、メーカー資料および所属組織の設計基準に従ってください。資格が必要な電気工事は、工事内容に応じた資格を持つ人が行い、必要に応じて設備の保安や設計を担当する専門家へ確認してください。
